橋梁纜索導管防水裝置
傳統索導管防腐施工方式及存在的問題：
傳統索導管防腐施工方式主要有：一是對索導管內灌注大量發泡劑；二是對索導管內灌注大量防腐油脂。這兩種方式存在的問題主要表現為：一是對發泡劑或防腐油脂的需求量太大，現場施工對材料的搬運和灌注耗時費力；二是隨著環境氣溫變化以及高頻率橋面震動導致的豎吊索振動，造成固化的發泡劑產生開裂滲水或防腐油脂融化滲漏問題。
針對這些問題，株洲市完全科技有限公司經過十幾年的摸索實踐，充氣式防水密封裝置技術日趨成熟，并申請獲得了新型專利證書《充氣型斜拉索導管密封系統》，參與制定湖南省地方標準《充氣型管道防水堵漏密封裝置》。新型技術產品的推出，為橋梁纜索和錨具的防水防腐提供了新的選擇，一種施工方便且更長效的防水防腐方案。
產品適用橋梁類型
充氣型斜拉索導管密封裝置主要適用于斜拉索橋梁導管孔和豎吊桿橋梁導管孔的防水密封。

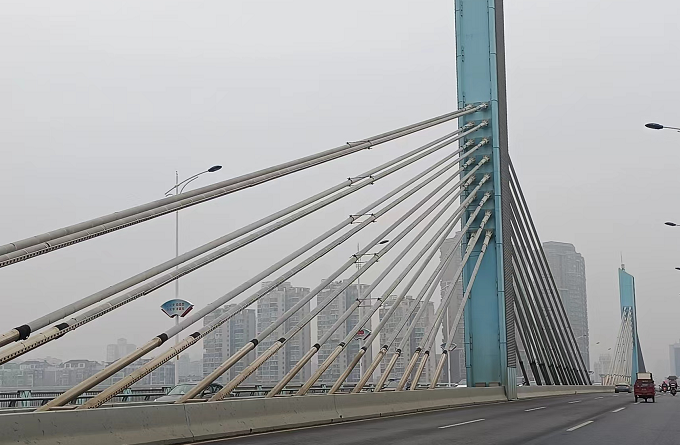

斜拉索橋梁

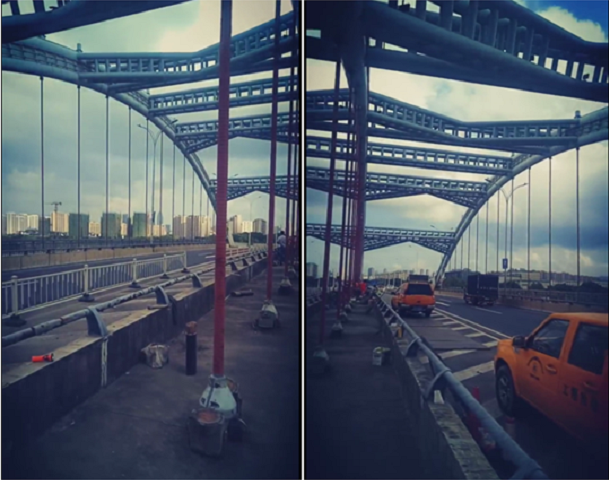

豎吊桿橋梁
產品構成及作用
1、變徑橡膠圈（φ400、φ300、φ240、月牙四個型號），用于縮小導管孔與纜索之間的空隙，為安裝密封氣囊提供條件。
φ400型：適用于內徑390-410mm的導管孔
φ300型：適用于內徑280-310mm的導管孔
φ240型：適用于內徑220-250mm的導管孔
月牙型：用于修正纜索與導管的同心圓偏差，為安裝密封氣囊提供條件。

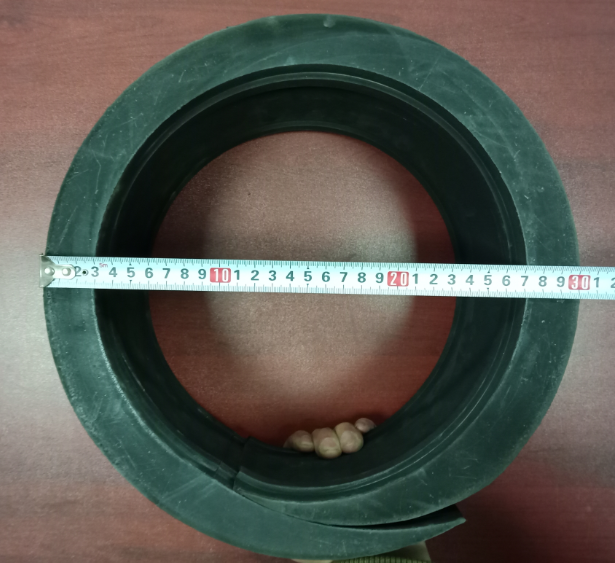

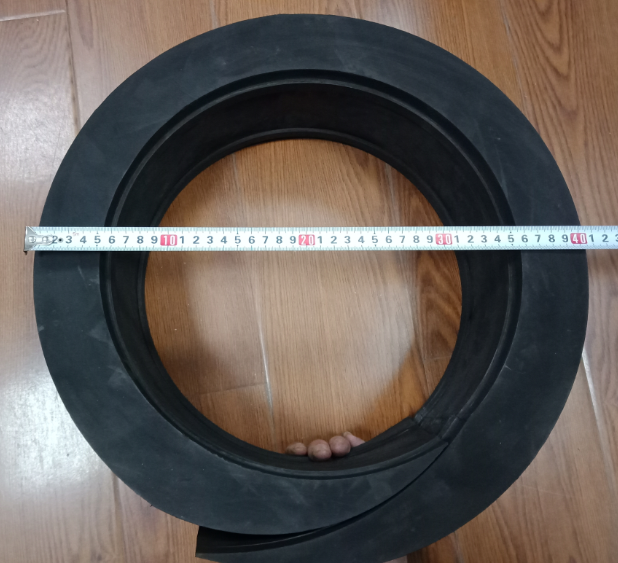

φ400變徑橡膠圈

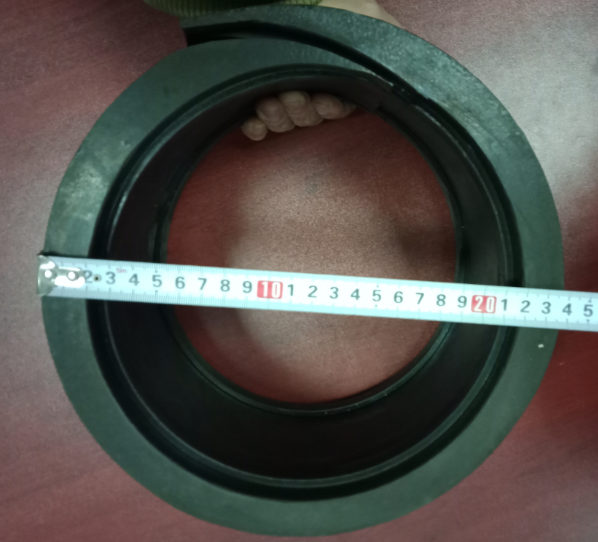

φ300變徑橡膠圈
φ240變徑橡膠圈

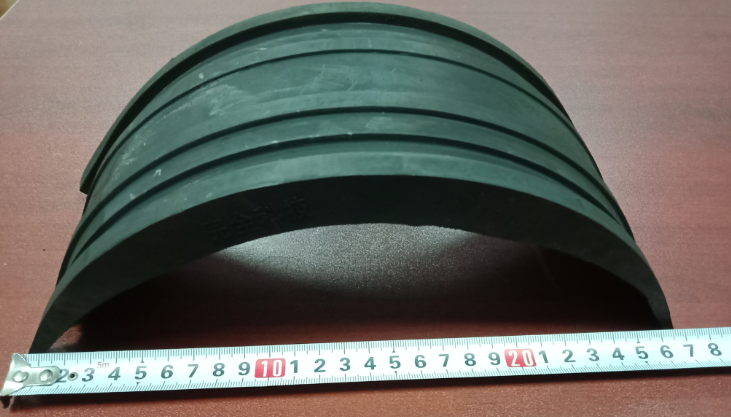

月牙型橡膠墊
2、密封氣囊（φ200型、定制型），對纜索外圍空隙進行密封。
φ200型：適用于內徑190-210mm的導管孔空隙密封
定制型：根據導管孔內徑與纜索外徑的實際空隙大小，定制生產適合的密封氣囊。

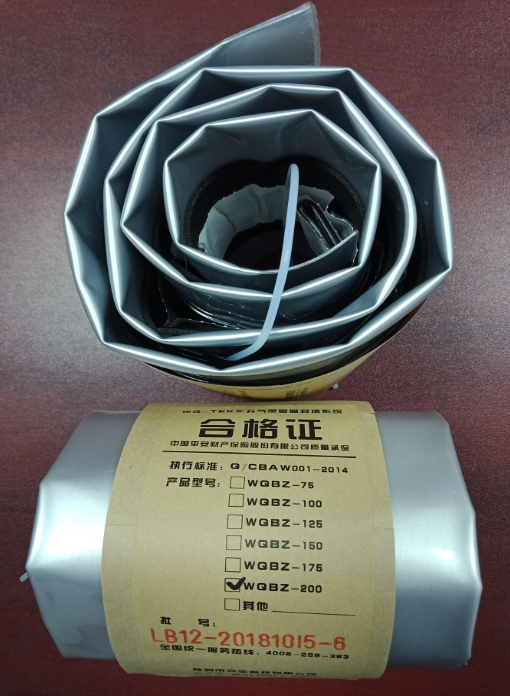

φ200型密封氣囊

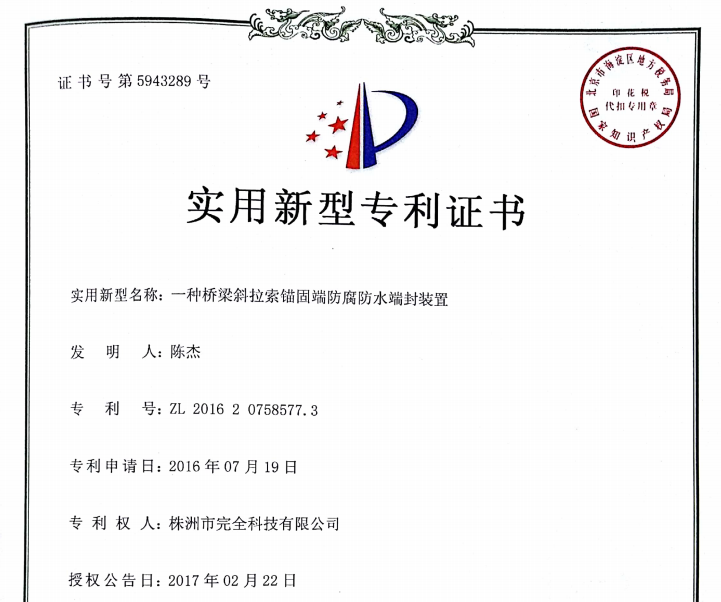

產品專利：實用新型專利證書《一種橋梁斜拉索錨固端防腐防水端封裝置》

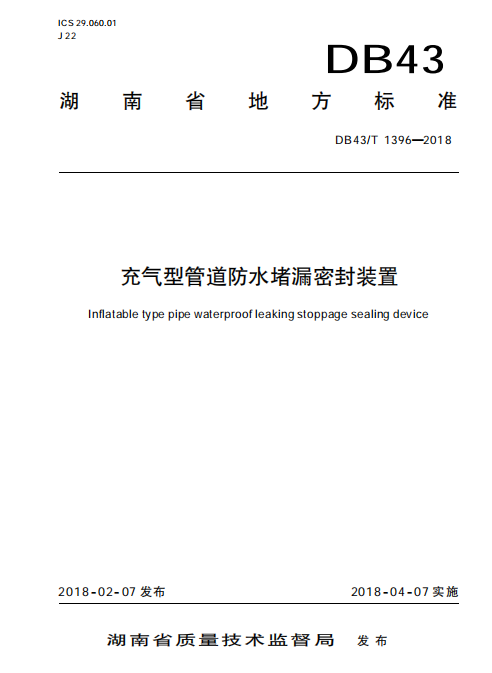

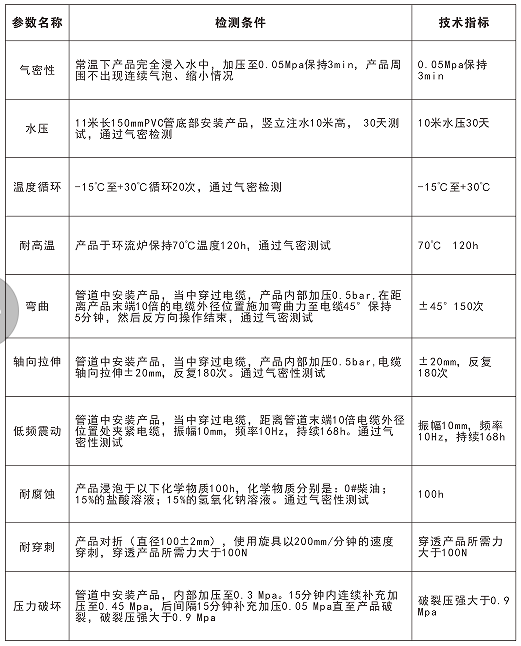

執行標準：質量標準《DB43/T 1396-2018》
產品安裝說明：
1、使用專用充氣工具對密封氣囊進行充氣安裝；2、氣源設備：首選二氧化碳?xì)馄孔鳛闅庠�，其次�?/span>空壓機提供氣源，
3、安裝流程：
第一步，拆除纜索底部防雨罩，取出減震器，對導管內壁和纜索表面進行清理。
第二步，安裝變徑橡膠圈。
第三步，安裝密封氣囊。（安裝后5分鐘可進行灌水測試密封效果）
第四步，外敷防腐密封膠。
第五步，裝入減震器，蓋好防雨罩。安裝完成。
第五步，裝入減震器，蓋好防雨罩。安裝完成。
產品質量承諾：
產品在無人為因素?fù)p害前提下，質保10年。在質保期內，客戶在后期巡檢中發現產品質量問題，經技術人員鑒定確認后，由公司免費補發產品。

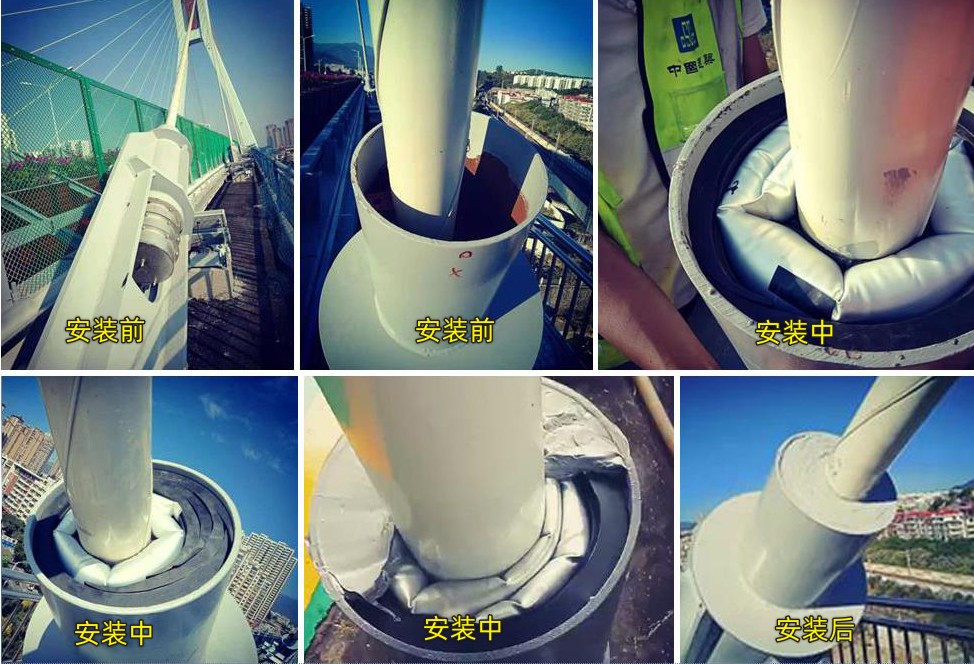

產品安裝效果展示
產品在無人為因素?fù)p害前提下，質保10年。在質保期內，客戶在后期巡檢中發現產品質量問題，經技術人員鑒定確認后，由公司免費補發產品。
產品安裝效果展示
技術交流與試安裝咨詢
客服：0731-22335601 4006258363
技術：1376335222；18973338007（微信同號）
工程案例鏈接：
產品持續升級，未詳盡展示。更多信息咨詢請點擊官網相關頁面……
